KOMPONENTE GROMOBRANSKOG SISTEMA

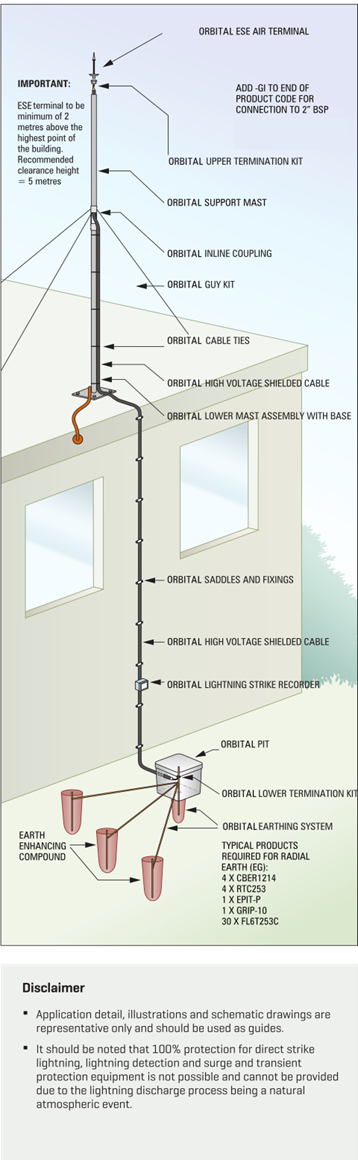

Gromobranski terminali ili ‘šipovi’ su zapravo samo deo kompletnog sistema zaštite od groma. U stvari, gornji terminali mogu igrati manje važnu ulogu u kompletnom sistemu. Sistem zaštite od groma sastoji se od tri glavne komponente:
– Štapovi ili ‘Lightning Air terminali’ – Mali, vertikalni štapovi dizajnirani da deluju kao ‘terminali’ za pražnjenje groma. Terminali se mogu naći u različitim oblicima, veličinama i dizajnom. Većina je prekrivena visokim, zašiljenim iglama ili glatkim, poliranim kuglicama. Funkcionalnost različitih tipova gromobranskih terminala, pa čak i neophodnost terminala u celini, predmet su mnogih naučnih diskusija.
– Provodni kablovi – Teški kablovi koji prenose struju groma koja teče od terminala do zemlje. Ovi kablovi se protežu duž vrhova i svuda oko ivica krovova – lokacije za instalaciju – zatim niz jedan ili više uglova zgrade do uzemljivača.
– Zemljane šipke – Duge, debele, teške uglavnom bakrene šipke zakopane uglavnom 2-3 metra duboko u zemlju oko zaštićene strukture. Provodni gromobranski kablovi su povezani sa ovim uzemljivačima kako bi se završio siguran put za pražnjenje groma oko strukture.
Provodni kablovi i uzemljivači su najvažnije komponente kompletnog sistema gromobranske zaštite, postižući glavni cilj preusmeravanja-prenošenja struje groma bezbedno pored građevinske konstrukcije. Sami ‘lightning air terminals’, odnosno šiljasti vertikalno orijentisani terminali duž ivica krovova, igraju veliku ulogu u funkcionalnosti za potpuni sistem, međutim, bez uzemljenja on ostaje beskorisan. Potpuno podešavanje zaštite, uz efikasnu pokrivenost kablovima i dobro uzemljenje, i dalje bi dovoljno funkcionisalo bez vazdušnih terminala.
SISTEMI ZA ZAŠTITU OD GROMA – ŠTA RADE, A ŠTA NE RADE
Glavni cilj sistema za zaštitu od groma je da obezbedi sigurnost za zgradu i njene stanovnike ako/kada se desi da pražnjenje groma direktno udari u nju, zadatak koji se postiže obezbeđivanjem dobrog, zdravog i bezbednog puta do zemlje kako bi grom mogao da prati.
Suprotno mitovima, sistemi za zaštitu od groma:
Ne privlačite munje direktno
Ne možete raspršiti ili sprečiti munje tako što će „isprazniti“ oluju njenog naboja
Uglavnom sami po sebi ne nude zaštitu od prenapona za osetljivu elektroniku
Ponudite zaštitu od požara i zaštitu od oštećenja konstrukcije sprečavanjem vrućeg, eksplozivnog kanala groma da prođe kroz građevinski materijal
Kako funkcioniše sistem zaštite od groma
Bez određenog puta do zemlje, udar groma može izabrati da umesto toga koristi bilo koji provodnik koji je trenutno dostupan unutar kuće ili zgrade. Ovo može uključivati telefon, kablove ili električne vodove, cevi za vodu ili gas ili (u slučaju zgrade sa čeličnim okvirom) samu strukturu. Udar groma obično će pratiti jedan ili više ovih puteva do zemlje, povremeno skačući kroz vazduh preko bočnog bljeska da bi dosegao bolje uzemljeni provodnički put. Kao rezultat toga, munja predstavlja nekoliko opasnih događaja za svaku kuću ili zgradu:
Požar – Vatra može da počne svuda gde se izloženi kanal groma zahvati, prodire ili se približava zapaljivom materijalu (drvo, papir, gasne cevi, itd.) u zgradi – uključujući konstrukcijsku građu ili izolaciju unutar zidova i krovova. Kada udar groma prati električne žice i kablovske puteve, često će se pregrejati ili čak istopiti žice, stvarajući opasnost od požara bilo gde duž pogođenih strujnih kola.
Bočni blicevi – Bočni blicevi mogu skočiti kroz sobe, stambene prostore i eventualno povrediti svakoga ko se nađe na putu pražnjenja groma. Oni takođe mogu zapaliti materijale kao što je kanta za benzin u garaži ili rezervoarima za gas.
Oštećenje građevinskog materijala – Eksplozivni udarni talas nastao usled pražnjenja groma može da iznese delove zidova, ugrađene infrastrukturne elemente, da razbije beton i malter i razbije obližnje staklo.
Oštećenje elektronike uređaja – televizori, videorekorderi, mikrotalasne pećnice, telefoni, lampe i skoro sve što je uključeno u pogođeno kolo može biti oštećeno i ne može se ponovo popraviti. Elektronski uređaji i računari su posebno osetljivi na takve udare groma.
Dodavanje sistema zaštite ne sprečava udar groma, ali mu daje bolji, sigurniji i zdraviji put do zemlje. Gromobranski terminali, kablovi i šipke za uzemljenje rade zajedno kako bi odveli tako velike struje dalje od konstrukcije, zgrada, čime se sprečava požar i većina oštećenja uređaja.
